Abhör- und Messkette

Anlagen:

  • Mac Mini M4 (aktuelle Abhöranlage):
    • MacOS aktuell
    • Dante Soundkarte (direkt mit DSM-48DT verbunden) MAC Netzwerkkarte
    • Thunderbolt-Switch mit zweiter Netzwerkkarte für LAN/Online-Verbindungen
    • Musik per Lan oder SSD, keine HDD im Raum, RPM-5 von ProJect Audio
    • Audirvana Studio
    • ArteSonus Omega
    • 3 Netzfilter

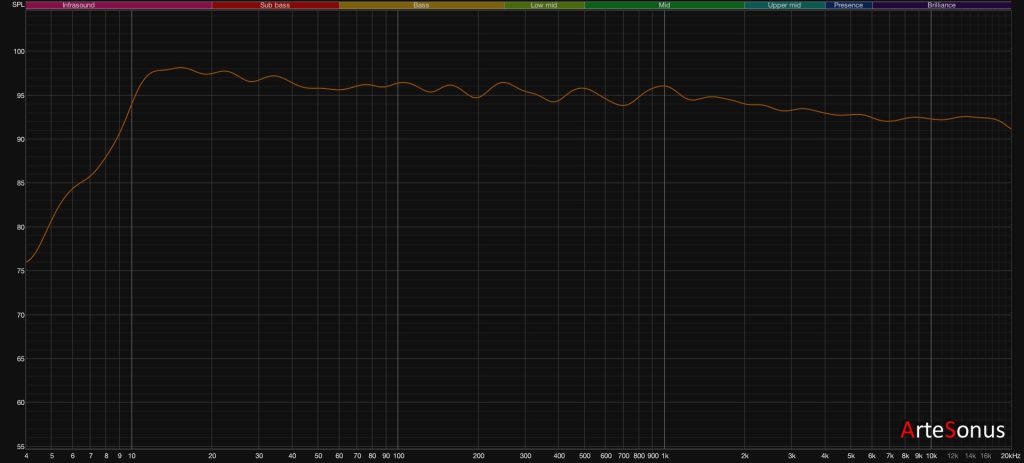

im Raum am Hörplatz in 3,75m Hörabstand gemessen

  • MiniPc: NUC Intel, 5. Generation mit I7 lüfterlos
    • Windows 10
    • Musikfiles per Lan oder SSD, keine HDD im Raum
    • Audirvana
    • Foobar 2000
      • Resampler: SOX mod auf 192/24 (alles außer 192kHz)
      • Buffer Length: 560ms
      • WASPI (event): 50ms buffer /oder/ ASIO

  • MiniPc: NUC Intel, 5 Generation mit I5 lüfterlos
    • selbe Konfiguration wie oben,
  • Matrix Audio X-SPDIF III (Digitalinterface)
  • Gustard U12 (Digitalinterface)
  • Monacor DSM 48DT (Lautsprechermanagement)
  • Hypex DLCP +  add-on set (Lautsprechermanagement)
  • DAC/PRE: Matrix Quattro II (DAC)
  • M2Tech: Young (DAC)
  • MiniDsp 2×4 HD (Lautsprechermanagement)
  • DSP-Lautsprecher (mit DSPs und Endstufen von: Hypex, MiniDsp, Pascal, etc.)

Messkette:

  • siehe oben +
  • SSL II
  • Steinberg UR22 und Steinberg UR22 MKII
  • IMG ECM-40 kalibriert durch HSB
  • ARTA
  • REW
  • Für Test- und Entwicklungszwecke: Dirac Live

Ein paar Messungen der alten Messkette:

Klirr: Zusammenspiel Matrix Quattro II und UR22
Frequenzgang und Phase: Zusammenspiel Quattro II und UR22

Somit sollten die Messungen, die hier auf der Webseite gezeigt werden, nachvollziehbar sein.
